Edwards kutni ventili ISO-KF – kompaktno i pouzdano rješenje za vakuumske sustave

Kutni ventili predstavljaju izvedbu ventila kod koje su ulaz i izlaz smješteni pod kutom od 90°. Ovakav dizajn omogućuje jednostavniju ugradnju, manju potrošnju prostora te optimalan protok u sustavima gdje linearno povezivanje nije moguće.

📌 Zašto odabrati kutni ventil?

• Ušteda prostora zahvaljujući 90° konfiguraciji
• Lakša integracija u postojeće vakuumske linije
• Dostupne izvedbe: ručne, elektromagnetske i pneumatske
• Pogodno za laboratorije, industriju, OEM integraciju i procesnu automatiku

⚙️ Dostupne izvedbe Edwards kutnih ventila

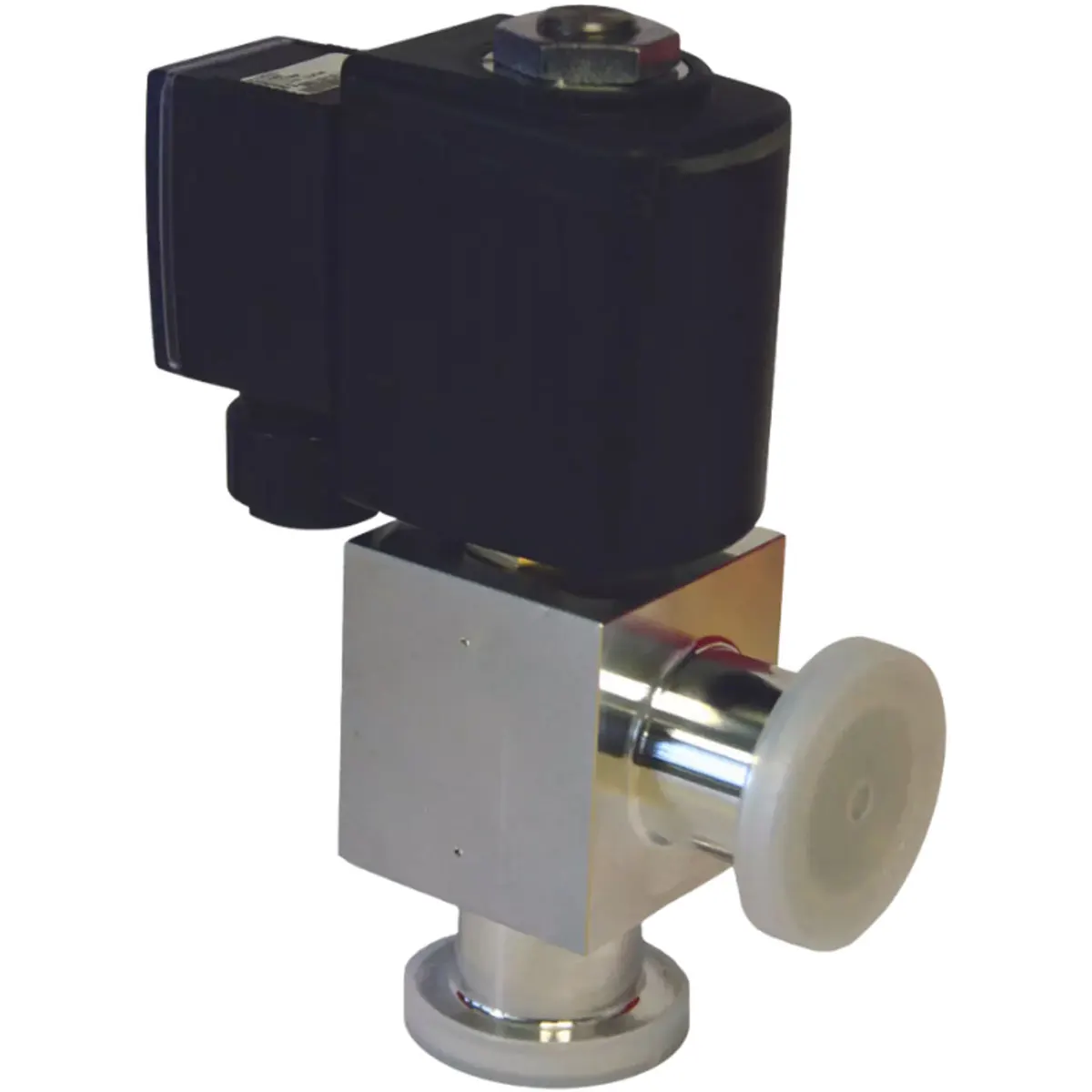

🔌 LCPVEK elektromagnetski izolacijski ventili

Kompaktno, ekonomično i učinkovito rješenje za sustave koji zahtijevaju elektromagnetsku aktivaciju. Ovi ventili posebno su prikladni za osnovnu izolaciju vakuumskih pumpi i integraciju u OEM opremu.

Ključne značajke

• Dvije NW priključne prirubnice postavljene pod 90°
• Mogućnost ugradnje u bilo kojem smjeru
• Idealno za izolaciju vakuumskih vodova i komora s kontroliranim ulazom plina

Prednosti

• Povoljna cijena bez kompromisa performansi
• Elektromagnetsko upravljanje – brzo otvaranje/zatvaranje
• Niska potrošnja energije
• Elektronički „boost” sustav za pojačano uključivanje
• Stabilne vakuumske karakteristike

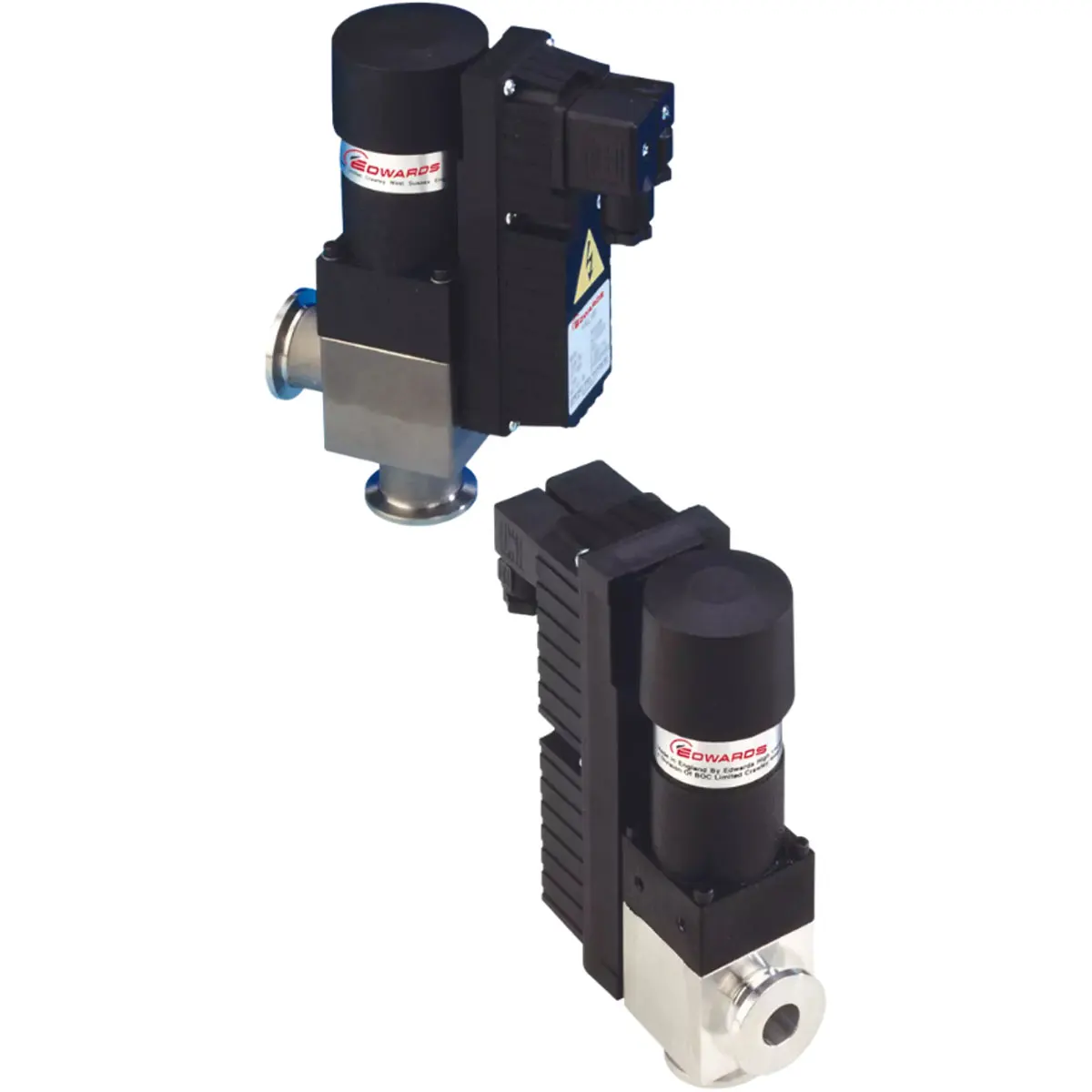

⚡ PVEK elektromagnetski kutni izolacijski ventili

Kompaktni i pouzdani ventili za visokovakuumske primjene, s radom do 1 × 10⁻⁹ mbar. Koriste metalni mijeh za hermetičko brtvljenje i nude izuzetno dug radni vijek (MTTF do 500.000 ciklusa).

Ključne značajke

• Elektromagnetsko upravljanje u 90° konfiguraciji
• Visoka snaga preklapanja za brzo otvaranje
• Izuzetno niska potrošnja energije u položaju “otvoreno”
• IP55 zaštita kućišta
• Rad u HV i UHV uvjetima

Materijali

• PVEK-A – aluminijsko kućište (lagano, ekonomično)
• PVEK-S – nehrđajući čelik (visoka otpornost i čistoća)

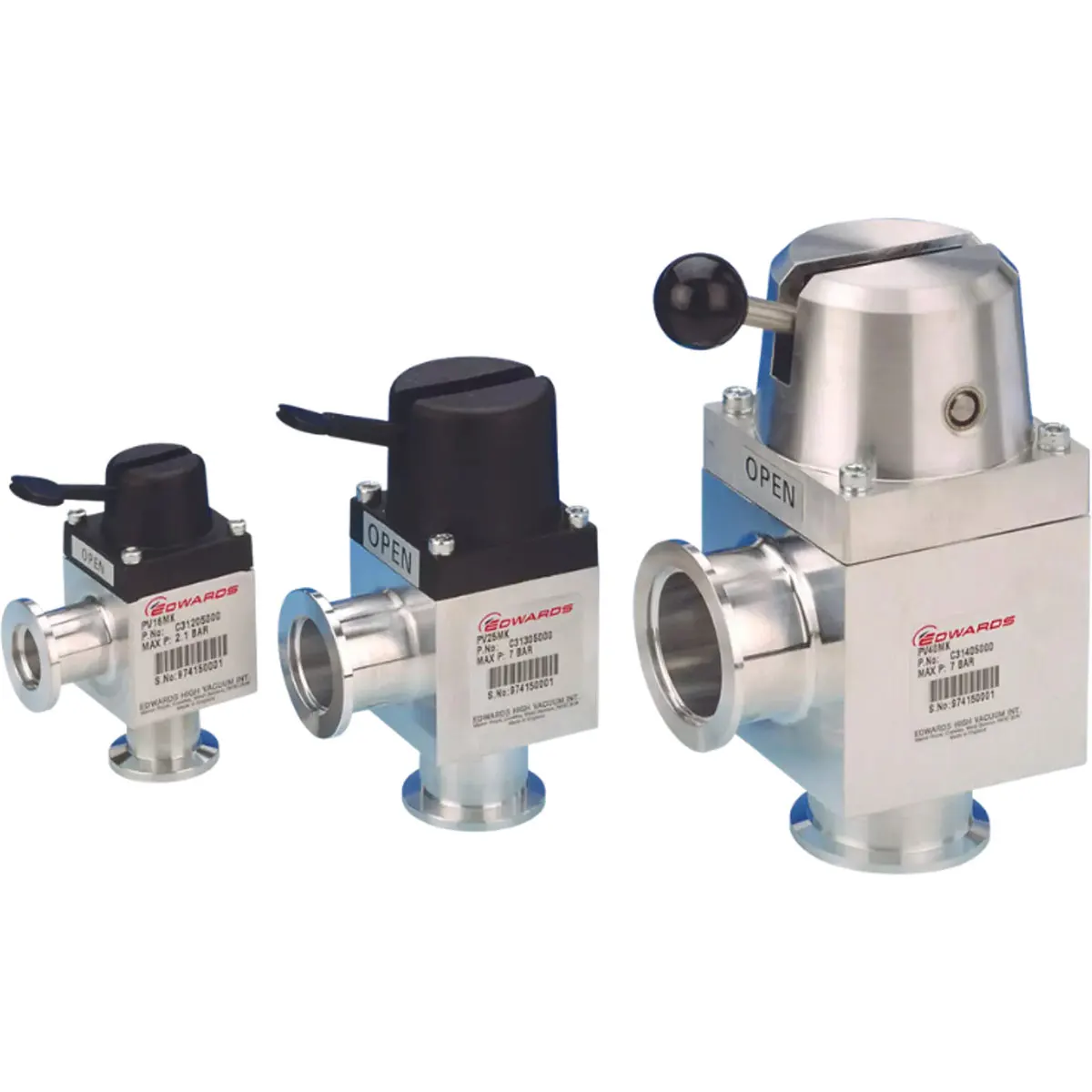

🖐️ PVMK ručni kutni izolacijski ventili

Brzodjelujući ventili s ručnom polugom i brtvljenjem metalnim mijehom. Namijenjeni su za laboratorijske i industrijske sustave koji zahtijevaju pouzdanu izolaciju bez napajanja.

Tehnički opis

• Ručna poluga za brzu aktivaciju
• Samopodmazujući klip s ekscentrom (cam piston)
• PTFE ležajevi za dugotrajnost
• O-prsten s ventilacijom za sprječavanje izboja plina
• Radni tlak: do 1 × 10⁻⁹ mbar i do 2100 mbar

Prednosti

• Jednostavno i brzo rukovanje
• Velika protočnost (high conductance)
• Izvedbe u aluminiju i inoxu

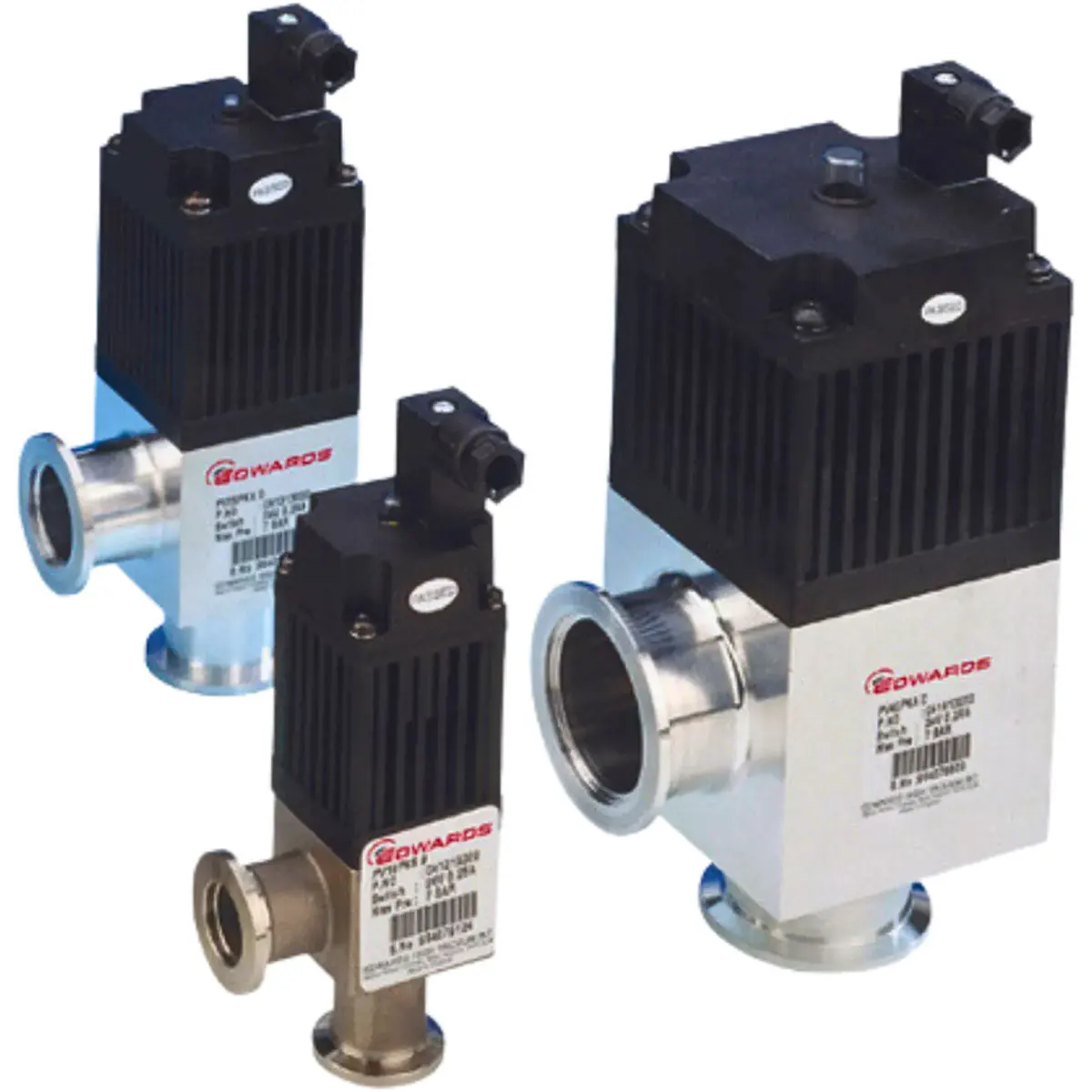

💨 PVPK pneumatski kutni izolacijski ventili

Ventili za automatske sustave s brzim pneumatskim upravljanjem i dugim vijekom trajanja – sada i do 5.000.000 ciklusa. Pogodni za industrijske sustave i OEM automatiku.

Ključne značajke

• Ekstremno dug radni vijek (MTTF do 5 milijuna ciklusa)
• Vrlo brzo zatvaranje (20 ms za NW16)
• Električna i vizualna indikacija
• Aluminij ili nehrđajući čelik
• Brtvljenje O-prstenom ili metalnim mijehom

Primjena

PVPK ventili idealni su za automatizirane vakuumske sustave, industrijske procese, OEM primjene i sve scenarije gdje su potrebni brzi odzivi i dugotrajna pouzdanost.
