Edwards specijalni vakuumski ventili – rješenja za zahtjevne procese

Pojam specijalni ventili obuhvaća ventile posebno dizajnirane za specifične i izazovne primjene u vakuumskim sustavima. Ovi ventili nude funkcionalnosti koje nadilaze standardnu izolaciju – poput dovoda zraka, kontrole roughing/backing faza, zaštite procesa, brzog odzračivanja ili regulacije inertnih plinova.

📌 Zašto specijalni ventili?

• Specijalizirana rješenja za ne-standardne zahtjeve
• Dostupne ručne, pneumatske i elektromagnetske izvedbe
• Funkcionalnosti za rad s agresivnim, čistim ili inertnim medijima
• Pogodno za ekstremne tlakove, kontaminirane procese i sterilne uvjete
• Optimizirano za industrijske, laboratorijske i OEM aplikacije

🌬️ AV5A – ručni ventil za dovod zraka (air admit)

AV5A je ručni ventil za kontrolirani dove dovoda atmosferskog zraka u vakuumski sustav. Izrađen od aluminijske legure, opremljen je upravljačkim gumbom i nitrilnim O-prstenom.

Značajke:

• Jednostavno ručno upravljanje
• Pouzdano brtvljenje s nitrilnim O-prstenom
• Više načina montaže: direktno, na cjevovod ili na ploču
• Isporučuje se sa SC5 spojnicom

Idealno za kontrolirano prozračivanje sustava pri završetku evakuacije ili održavanju.

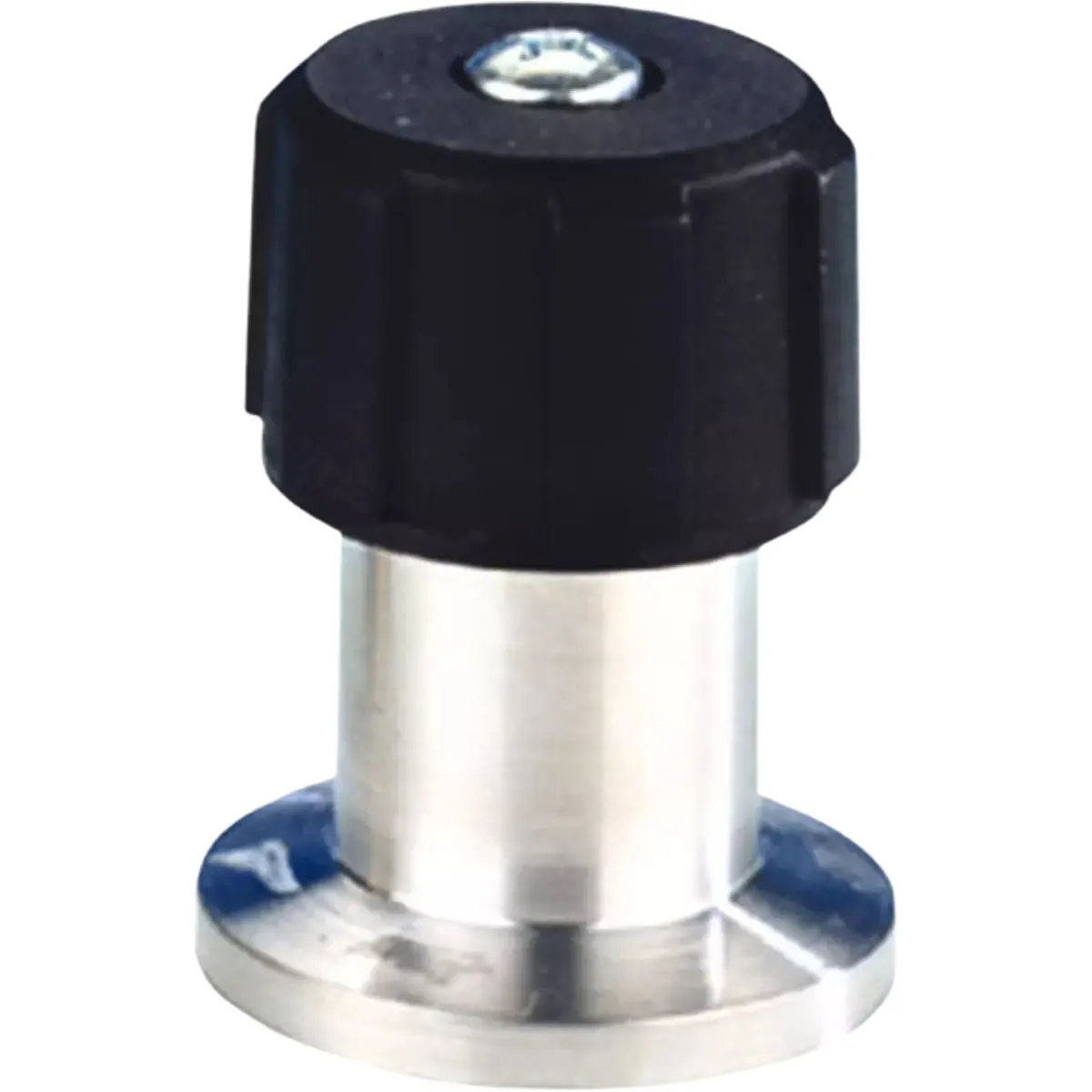

🌬️ AV10K – ručni ventil za dovod zraka (montaža na cjevovod)

AV10K nudi funkcionalno isti dovod zraka kao AV5A, ali s montažom isključivo na cjevovod kroz NW10 standardnu prirubnicu.

Značajke:

• Jednostavno ručno upravljanje
• Nitrilni O-prsten za pouzdano brtvljenje
• NW10 priključak
• Stabilna montaža uz oslonac na cjevovod

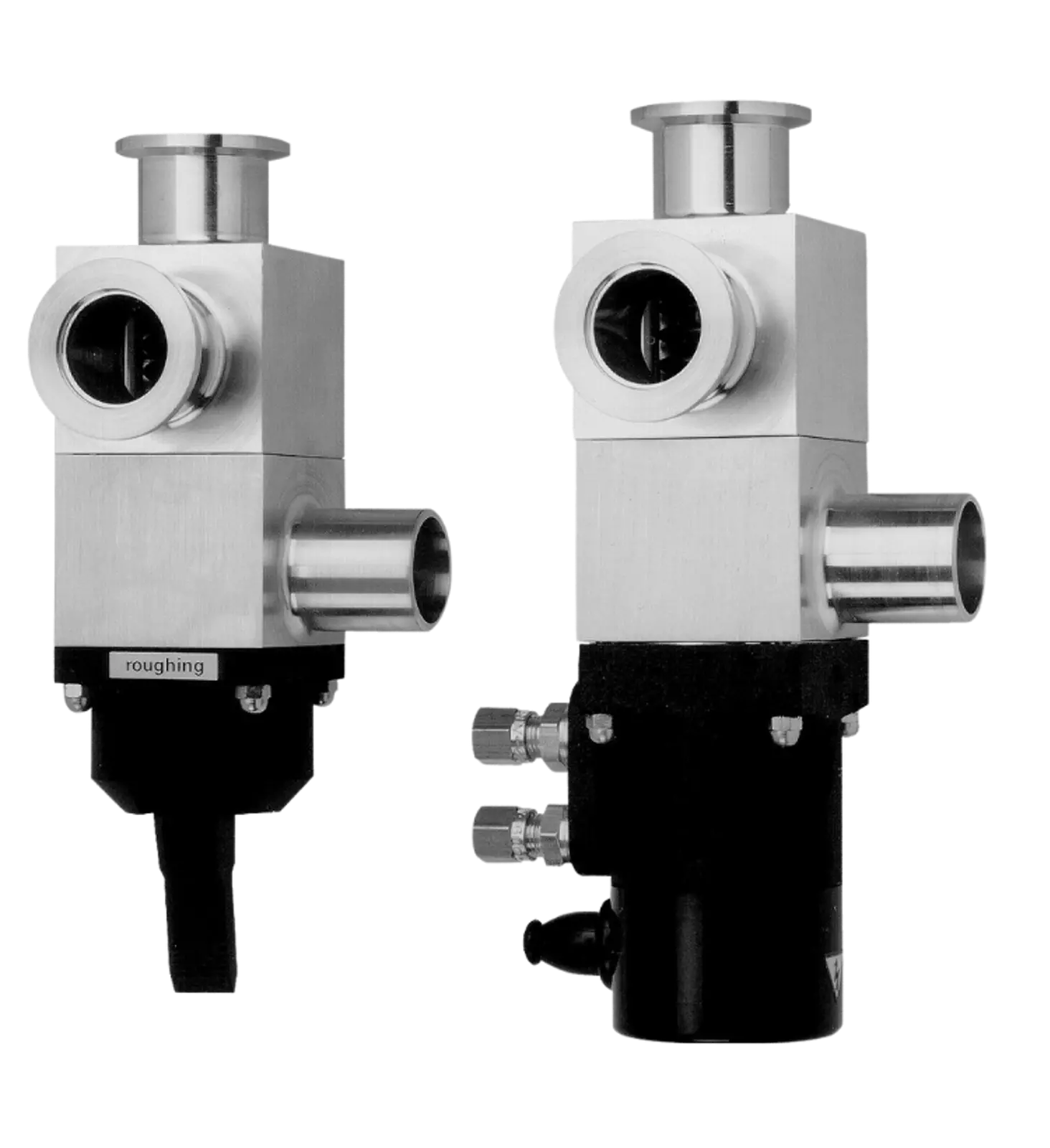

🔄 BRV – ventil za roughing i backing linije (dvostruka funkcija)

BRV kombinira funkcije roughing i backing ventila u jednom tromportnom sklopu, čime smanjuje potrebu za dodatnim komponentama i pojednostavljuje instalaciju vakuumskog sustava.

Značajke:

• Ručno ili pneumatsko upravljanje
• Više od 100.000 ciklusa
• Mogućnost položaja “oba zatvorena”
• Indikator položaja kod pneumatske verzije
• Nepropusnost < 1 × 10⁻⁹ mbar·L/s

Idealno za sustave s predpumpama i turbomolekularnim pumpama.

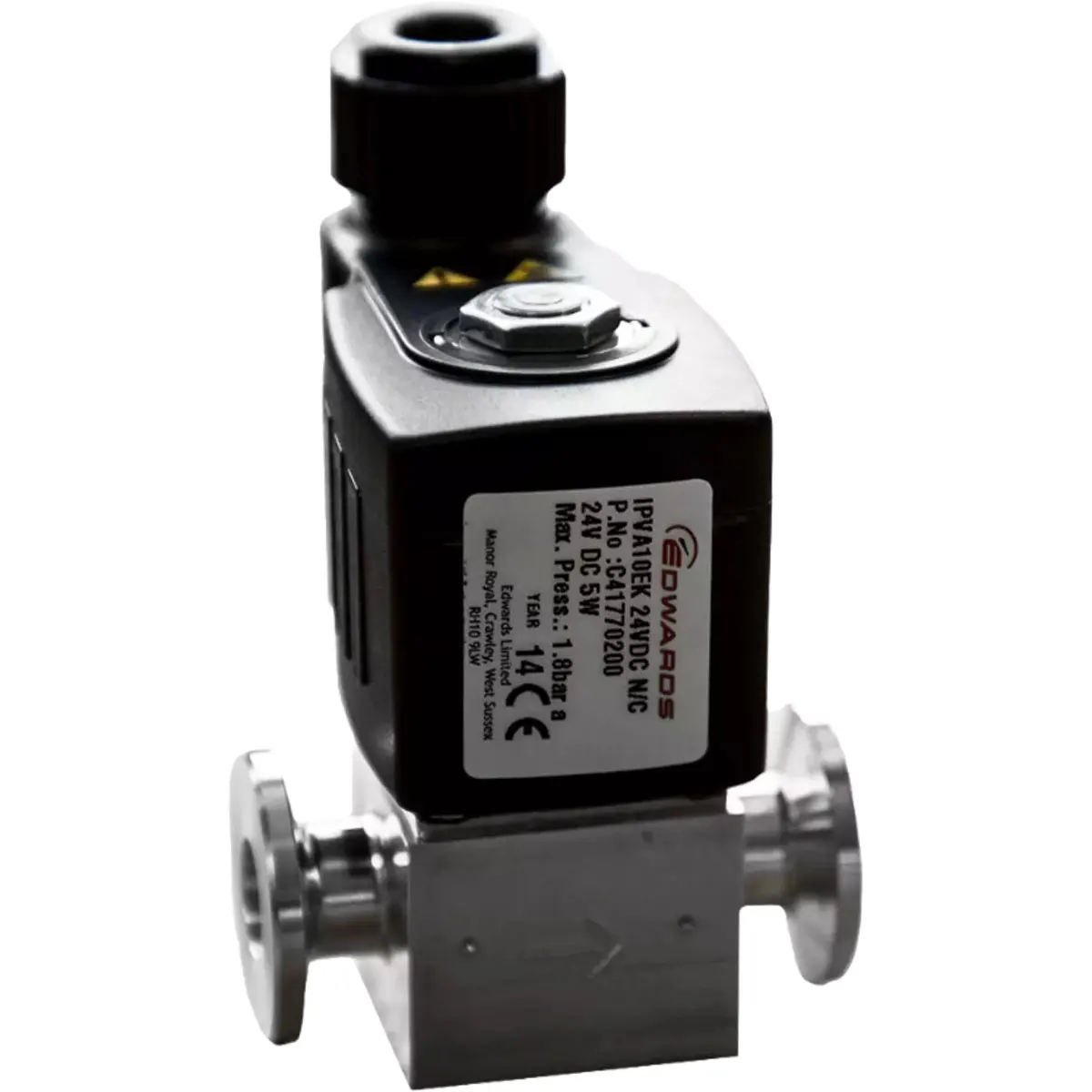

⚡ IPV10EK – elektromagnetski ventil za dovod zraka ili inertnog plina

IPV10EK je kompaktni solenoidni ventil s dvije NW10 prirubnice, pogodan za automatski dovod zraka ili inertnog plina (npr. dušika).

Značajke:

• Normalno otvorena (NO) ili normalno zatvorena (NC) izvedba
• IP65 zaštita – otpornost na prašinu i vodu
• MTTF do 500.000 ciklusa
• Minimalne dimenzije – lakoća integracije

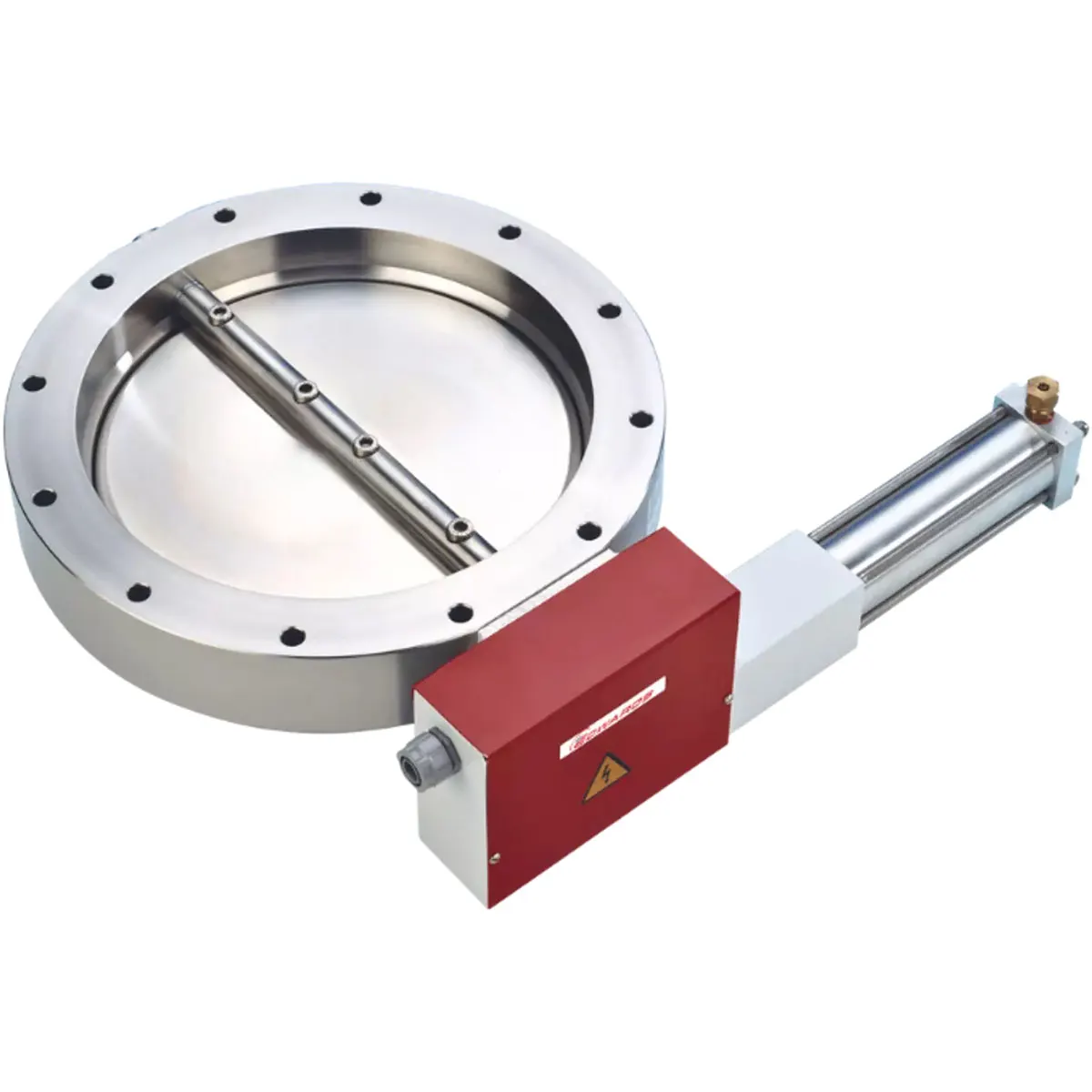

🦋 QSB – leptir ventil s četvrtokretnim zatvaranjem

QSB je ručni leptir ventil izrađen od poliranog nehrđajućeg čelika s ISO prirubnicama. Idealno rješenje kada se traži brza izolacija, visoka propusnost i kompaktna izvedba.

Značajke:

• Visoka protočnost (conductance)
• Četvrtokretni mehanizam – brz odziv
• Brtvljenje O-prstenom + ventilirani utor
• Podmazani ležajevi (Fomblin®) – sprječava izboje plinova
• Co-brtva uključena
• Robusna inox konstrukcija

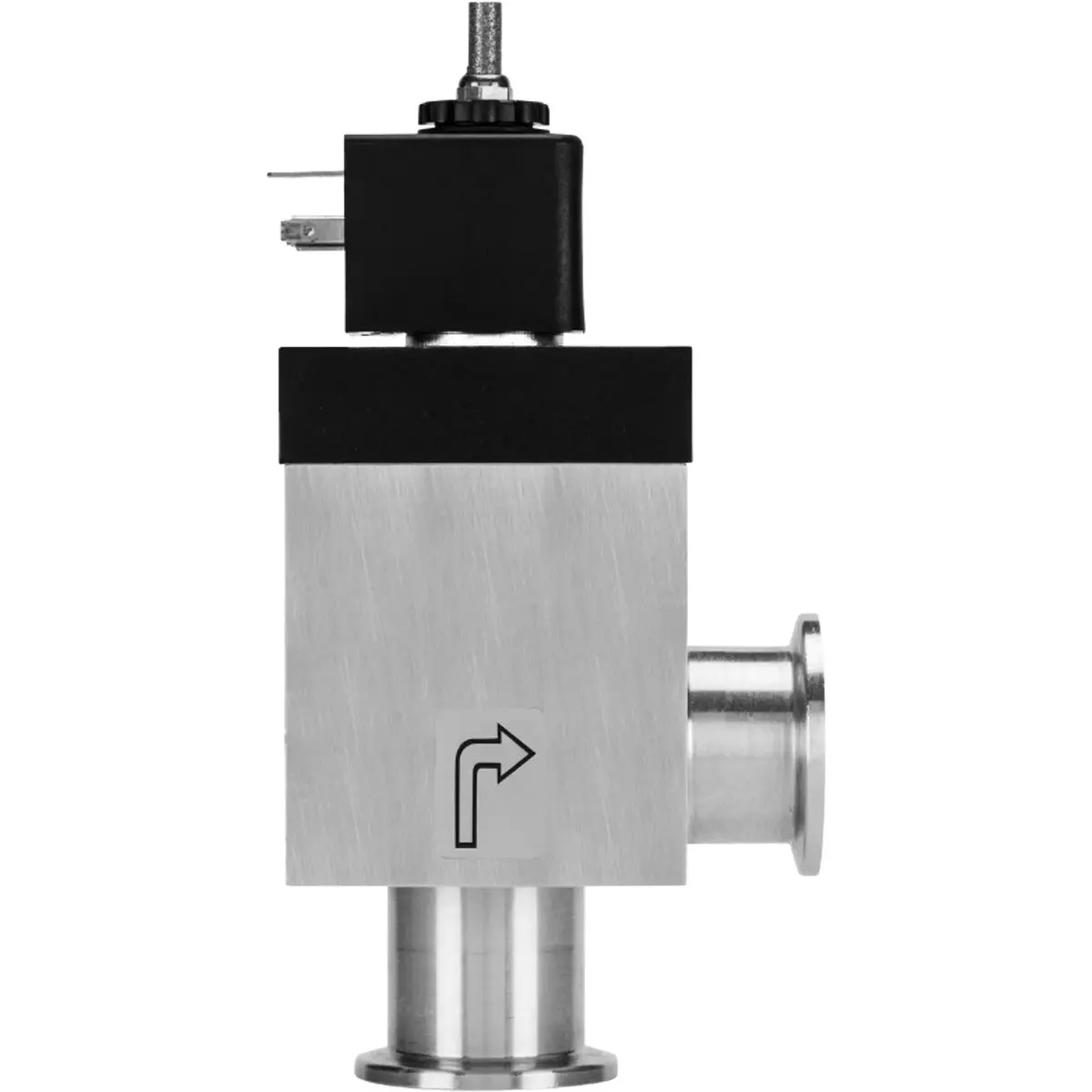

🛡️ VIV – visokopropusni ventil za vakuumsku izolaciju predpumpe

VIV je brzo reagirajući izolacijski ventil za sprječavanje povratne kontaminacije iz predpumpe. Štiti procesne komore u slučaju zaustavljanja rada pumpi ili prekida napajanja.

Ključne značajke:

• Visoka protočnost – bez ograničenja performansi pumpe
• Brzo zatvaranje – zaštita procesa u realnom vremenu
• Fail-safe dizajn – sigurno ponašanje u slučaju pada napona
• Fleksibilna montaža – više orijentacija
• Kompatibilnost s Edwards primarnim pumpama: nXDS, XDS, nXLi, nXRi

Električna integracija:

• M8 priključak
• 15-pin D-sub priključak
• Preporučeno: 24 V DC + VIV Link za maksimalnu zaštitu

VIV ventil osigurava stabilnost procesa i zaštitu sustava, posebno u automatiziranim i osjetljivim laboratorijskim i industrijskim primjenama.
