Edwards uređaji za neizravno mjerenje tlaka – svestrana rješenja za neizravno mjerenje tlaka

Uređaji za neizravno mjerenje tlaka idealni su za precizna mjerenja u području niskog tlaka, gdje izravno mjerenje nije izvedivo. Ovi vakuummetri koriste fizikalna svojstva plinova — toplinsku vodljivost, ionizaciju ili konvekciju — za pouzdano određivanje tlaka u širokom rasponu primjena.

Automatska prilagodba različitim vrstama plinova, kompaktna izvedba te mogućnost digitalne integracije čine ih savršenim izborom za moderne laboratorijske, industrijske i procesne sustave.

📐 Indirektno mjerenje tlaka – optimalno za niže tlakove

• Mjerenje temelji se na svojstvima ovisnima o tlaku (toplinska vodljivost, ionizacija).
• Očitavanja ovise o vrsti plina – koriste se korekcijski faktori.
• Izvrsna stabilnost i ponovljivost u širokom radnom rasponu.

⚙️ Digitalne verzije za naprednu kontrolu

Za sustave koji zahtijevaju povezivanje s računalima ili PLC uređajima, dostupne su digitalne verzije najpopularnijih senzora:

👉 Digitalni senzori omogućuju izravnu integraciju bez potrebe za analognim kontrolerima.

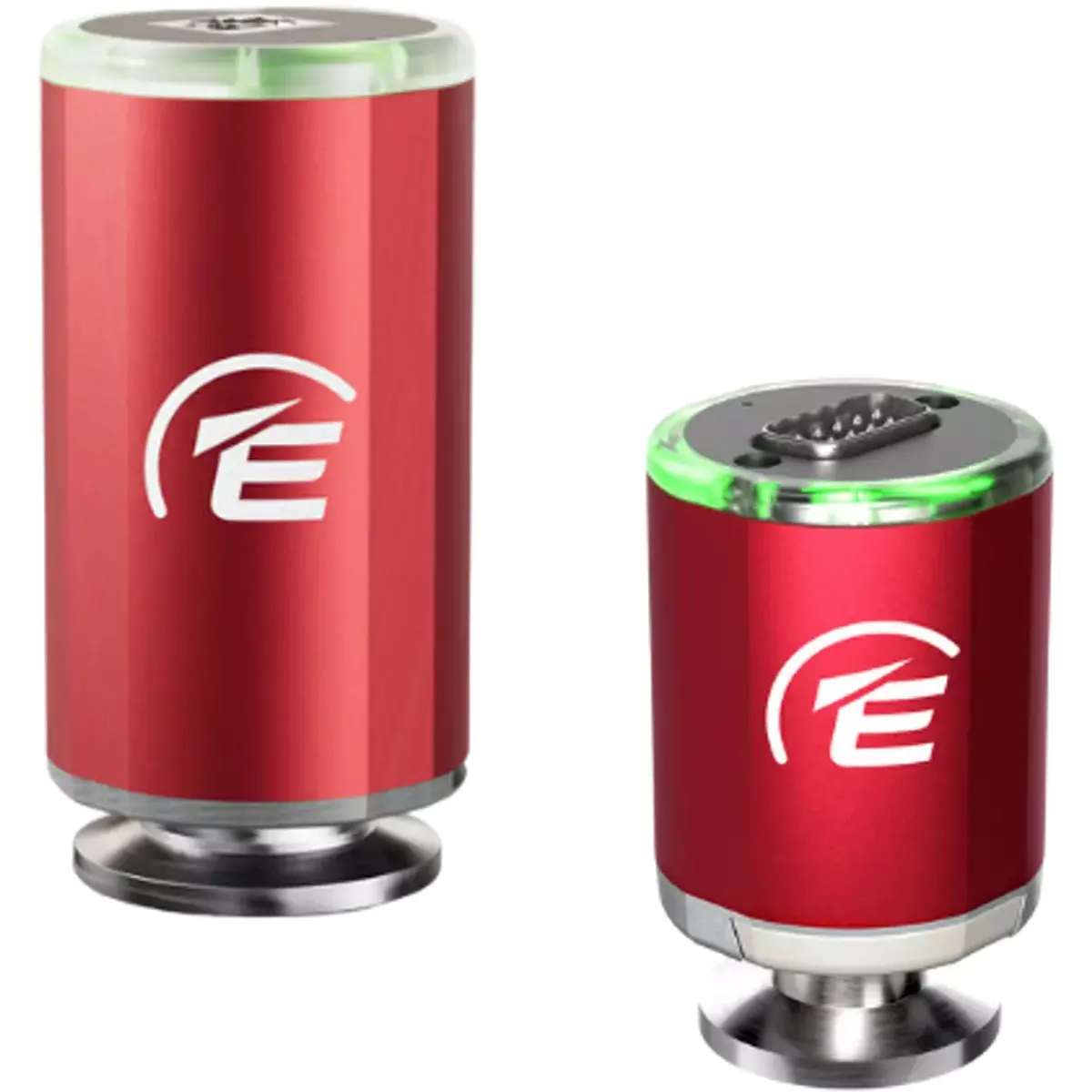

APG200 Pirani vakuummetri

Kompaktno, svestrano i pouzdano rješenje za mjerenje niskog tlaka — idealno za analitičku opremu, poluvodičku industriju i istraživačke laboratorije.

✅ Ključne značajke APG200

• LED prsten 360° – vizualna indikacija tlaka u stvarnom vremenu
• Kompaktna izvedba – jednostavna integracija
• Dugotrajan filament
• Integrirani filtar (ili verzija bez filtra)
• Potpuna „drop-in“ kompatibilnost s prethodnim modelima
• Digitalni i analogni izlazi + relej
• Širok raspon napajanja: 15–48 V

💡 Digitalna verzija: nAPG200

RS232/RS485 komunikacija, jednostavna integracija u automatske sustave i nadzor bez dodatne elektronike.

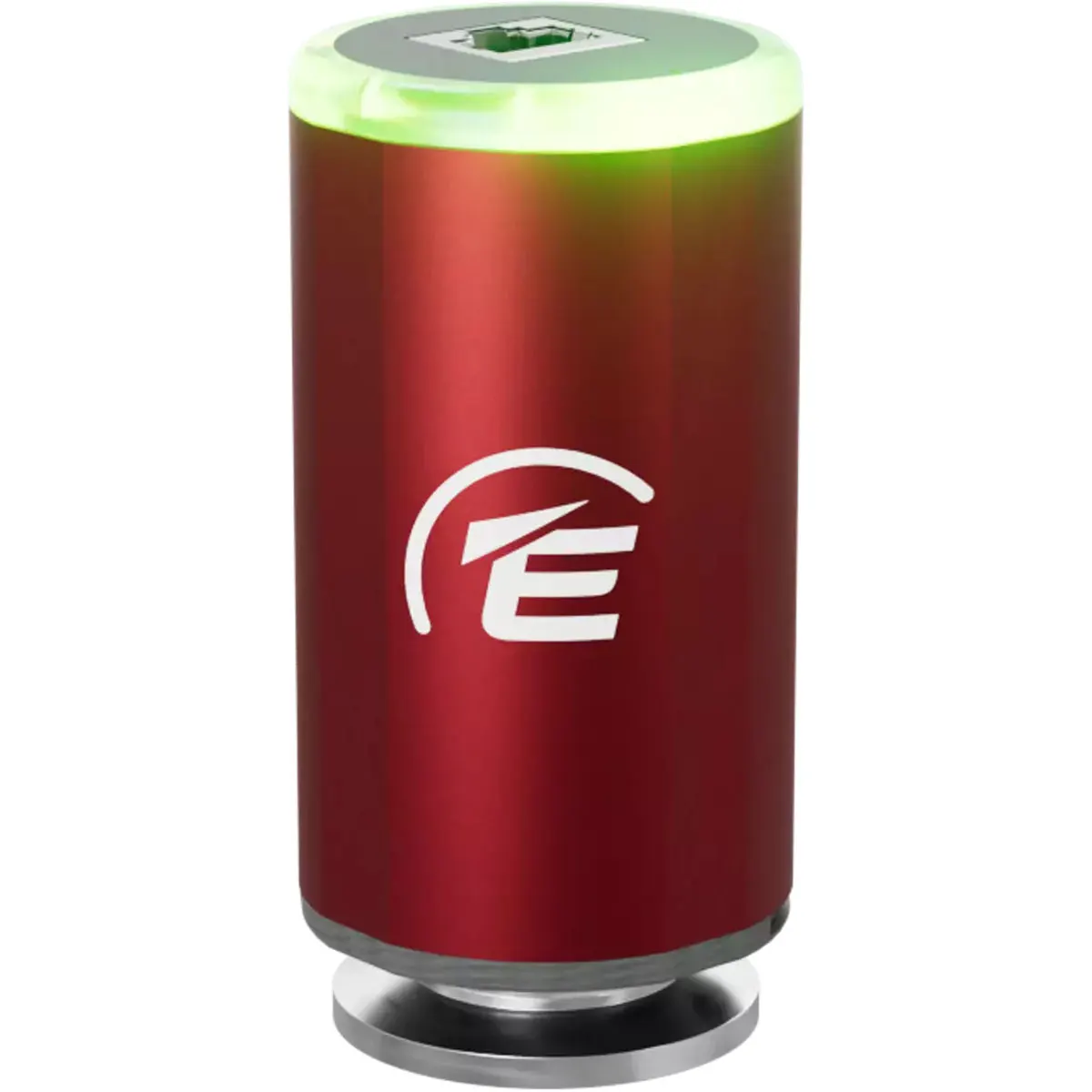

AIM200 – invertirani magnetronski vakuummetar

Precizno mjerenje u visokom i ultra-visokom vakuumu (1 × 10⁻² do 1 × 10⁻⁹ mbar) s integriranim kontrolerom i vrlo niskim magnetskim otiskom.

✅ Ključne značajke AIM200

• LED prsten 360°
• Integrirani senzor + kontroler
• Višetočkast “star” paljivac
• Bez vanjskog kontrolera
• RS232/RS485 za digitalnu verziju (nAIM)
• Relej za set-point
• Dostupna C-clamp izvedba

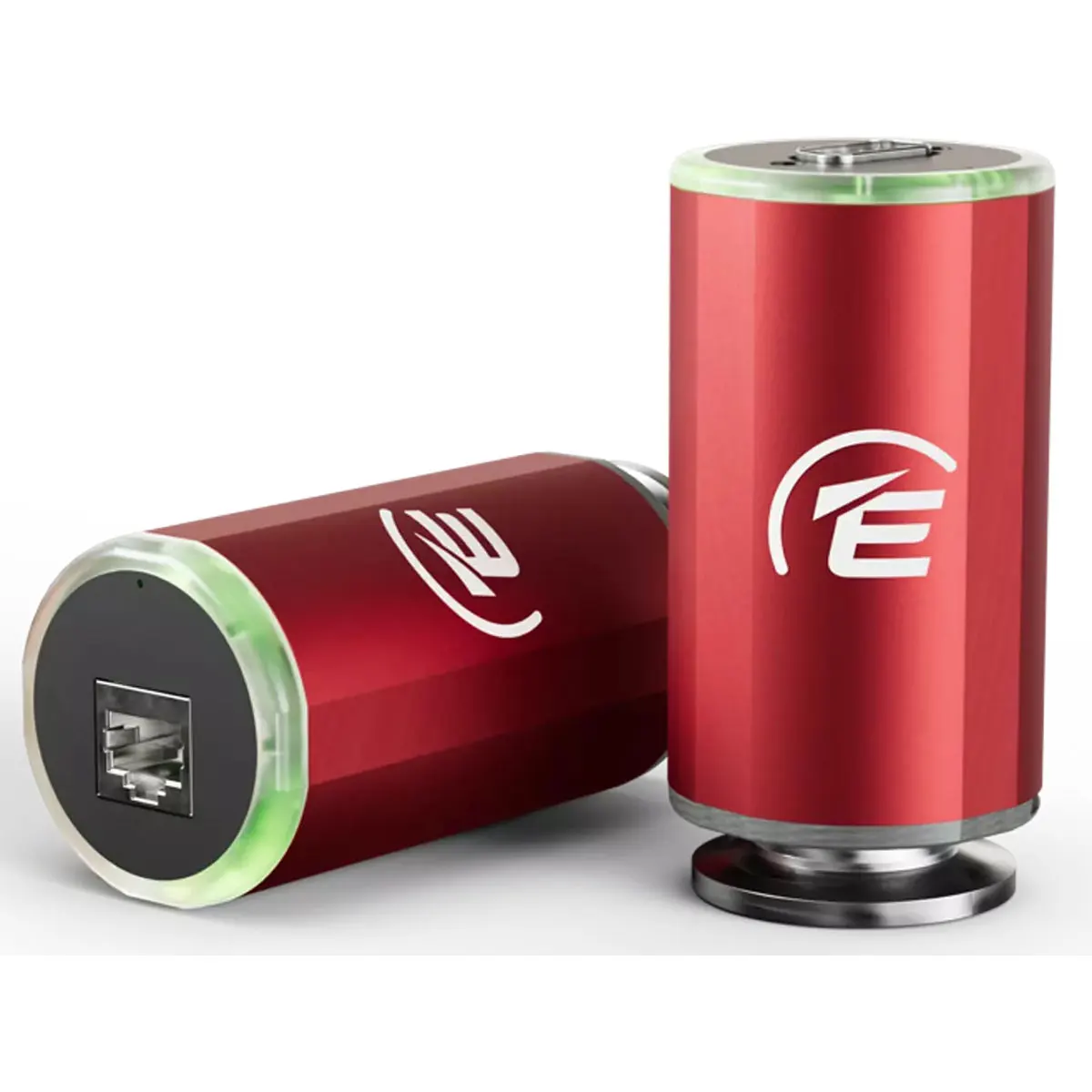

WRG200 – kombinirani vakuummetar (Pirani + hladna katoda)

Mjerenje od atmosferskog tlaka do 10⁻⁹ mbar u jednom uređaju — idealno za industrijske i znanstvene sustave.

✅ Značajke WRG200

• LED prsten 360°
• Kompaktan dizajn
• Bez vanjskog kontrolera
• Novi magneti – poboljšana učinkovitost
• Driveri za integraciju
• Drop-in kompatibilnost

💡 Digitalna verzija: nWRG

Dodano RS232/RS485 sučelje za potpunu digitalnu kontrolu i logging.

APGX-H – linearni konvekcijski vakuummetar

Široki raspon mjerenja (1333 do 3 × 10⁻⁴ mbar) uz bolju preciznost pri višim tlakovima u odnosu na klasične Pirani mjerače. Neovisna orijentacija ugradnje.

AIGX – ionski vakuummetar

Kompaktni aktivni ionski senzor za UHV aplikacije, raspon 6,6 × 10⁻² do 6,6 × 10⁻¹⁰ mbar, linearni izlaz 1 V/dekada i zamjenjiva ionska cijev.

✅ Prednosti AIGX

• Niska emisija nabijenih čestica
• Ugrađena elektronika
• Degas funkcija
• Zamjenjiva mjernja cijev

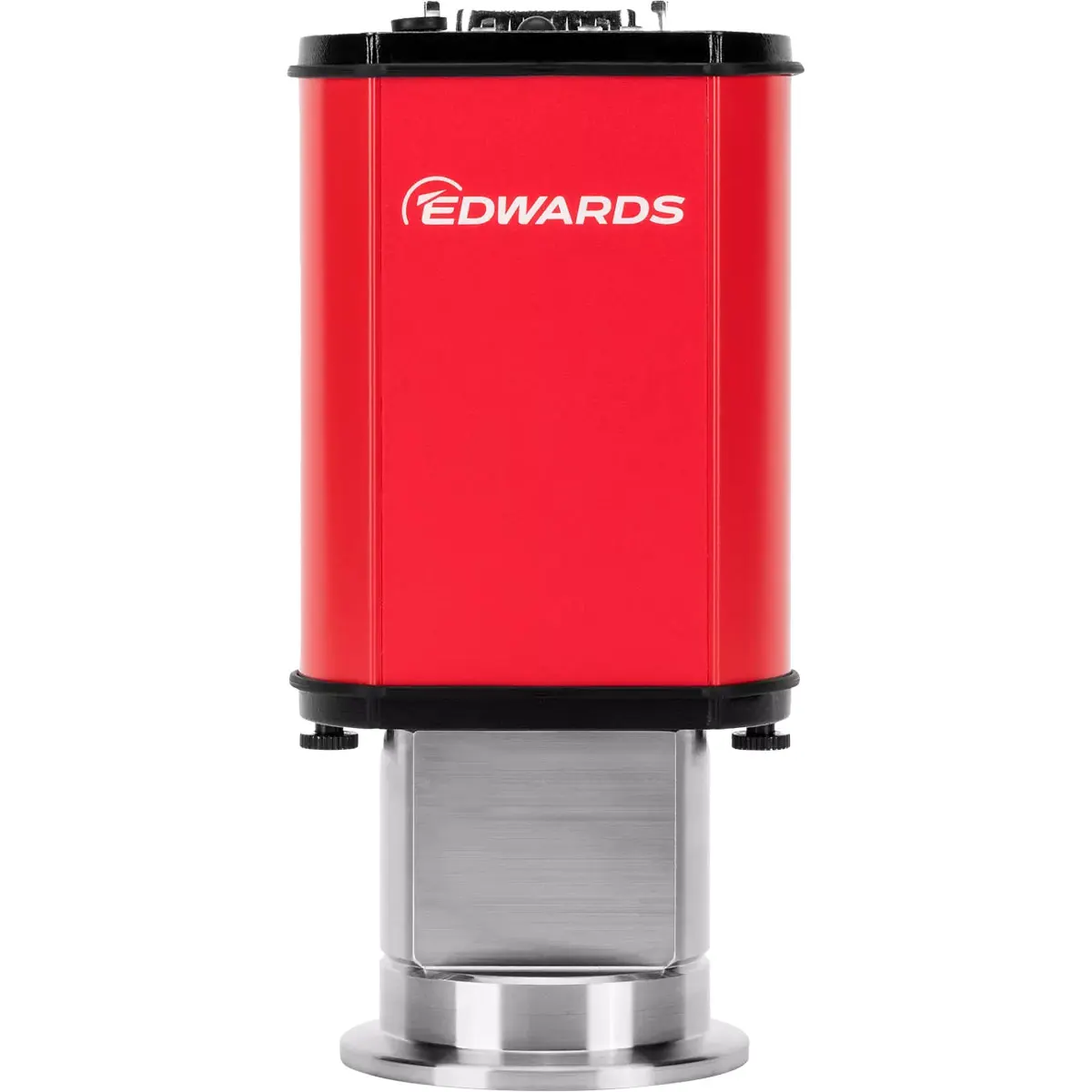

WRH – kombinirani senzor s vrućom katodom

Jedan uređaj pokriva raspon od atmosferskog tlaka do 10⁻¹⁰ mbar uz Bayard-Alpert + Pirani tehnologiju. Digitalni i analogni izlazi, RS485, dva releja i korisnički softver.

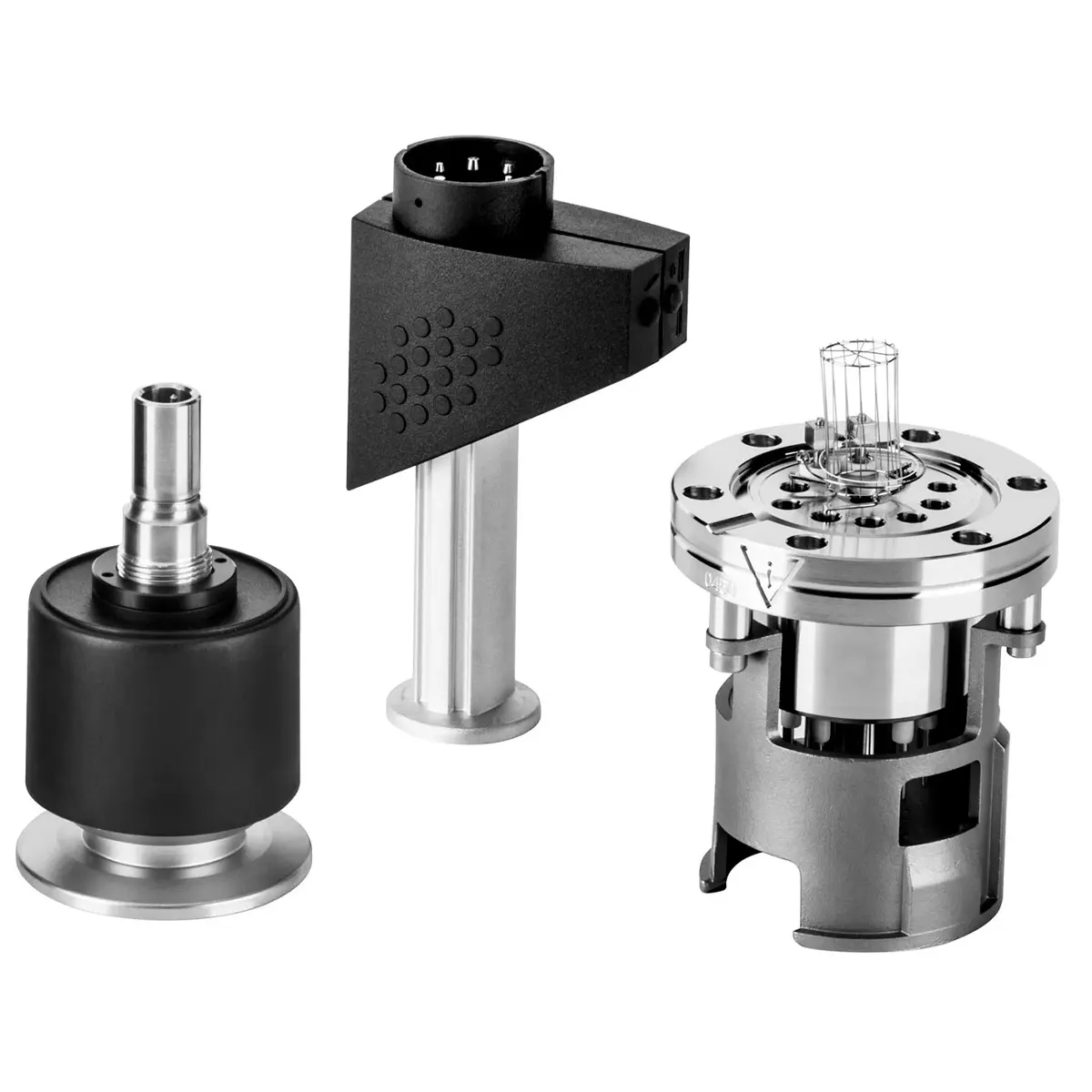

Pasivni mjerači tlaka

Idealan izbor za visoke temperature, radijaciju i UHV okruženja gdje elektronika ne smije biti u blizini sustava. Elektronika je udaljena do 50 m, a glava sadrži samo mjerni element.

✔ Robusni i pouzdani

✔ Najširi mjerni raspon za UHV (IG40-EX: 2 × 10⁻¹² mbar)

✔ Idealni za istraživanja i znanstvene sustave
