Edwards linijski (inline) vakuumski ventili – usmjereni protok i minimalni otpor

Linijski ventili imaju ulaz i izlaz postavljene uzduž iste osi, što omogućuje ravnu i neometanu putanju protoka kad je ventil otvoren. Ovakva konstrukcija smanjuje otpor protoku, povećava protočnost i pojednostavljuje tok plina kroz sustav.

📌 Zašto odabrati linijski ventil?

• Ravna putanja protoka – smanjeni gubici tlaka
• Idealno za glavne vakuumske linije i servisne sustave
• Dostupne izvedbe: ručne, elektromagnetske i pneumatske
• Optimalni u sustavima gdje je važna protočnost i jednostavna integracija

🔄 Kutni ili linijski ventil?

Odabir ovisi o geometriji postrojenja, prostornim ograničenjima i zahtjevima toka. Linijski ventili su idealni
kada je potreban nesmetan protok u ravnoj osi, dok su kutni ventili prikladniji za kompaktne sustave.

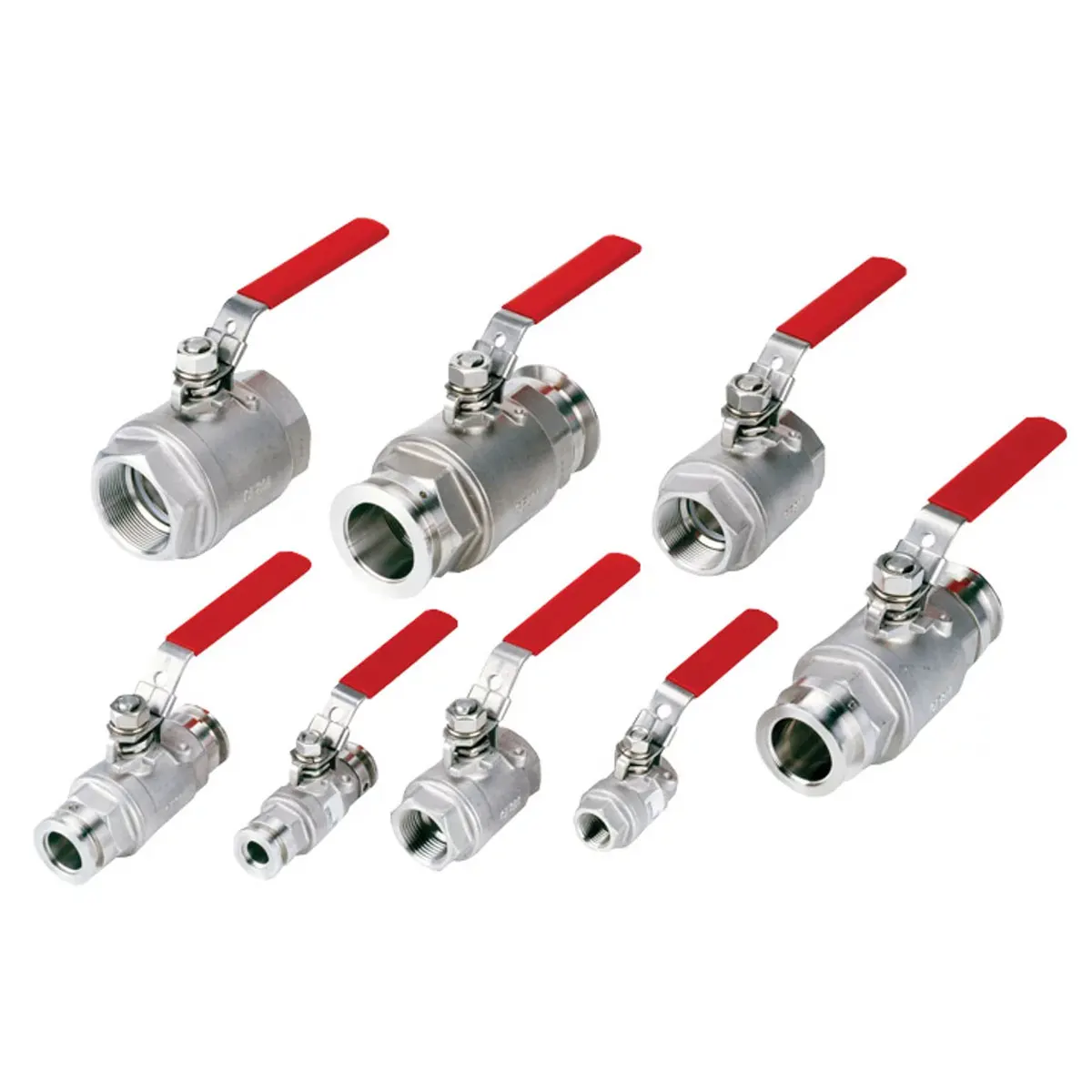

⚙️ IBV kuglasti ventili ISO-KF – puni protok i jednostavno upravljanje

Serija IBV predstavlja robusne kuglaste ventile s punim otvorom (full bore) za maksimalnu protočnost.
Izrađeni su od nehrđajućeg čelika 316L, s PTFE dosjedima za dugotrajnu nepropusnost i otpornost na koroziju.

Značajke:

• • Povoljna početna investicija
• • ISO-KF priključci (NW16–NW50)
• • Dostupne izvedbe s BSP navojem
• • Ručni pogon – jednostavno upravljanje
• • Full bore – visoka protočnost i minimalan pad tlaka

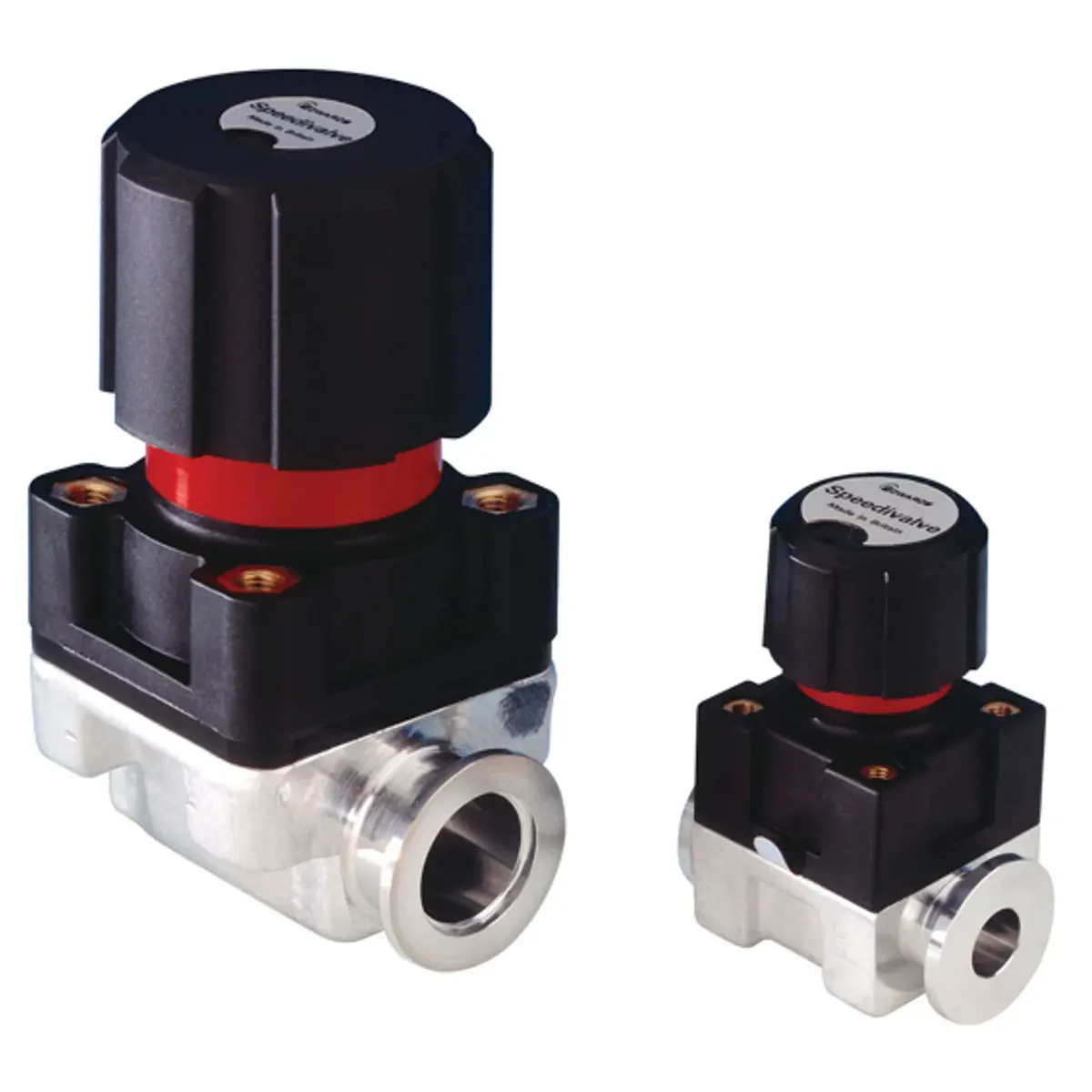

🔩 Speedivalves SP – linijski dijafragma ventili za „prljave” sustave

SP ventili dizajnirani su za zahtjevne sustave s česticama, kondenzatima ili ostacima procesnih plinova. Dijafragma potpuno odvaja mehanizam upravljanja od vakuuma, čime se postiže visoka otpornost na kontaminaciju.

Tehničke značajke:

• Ručni pogon
• Vizualni pokazatelj položaja (SP10K–SP25K)
• Nepropusnost bolja od 10⁻⁶ mbar l/s
• Podnosi nadtlak do 9 bara
• ISO-KF prirubnice
• Robustna konstrukcija idealna za teške uvjete

Tipične primjene:

• Laboratorijski sustavi
• Predpumpe i grubi vakuumski stupnjevi
• Sustavi s kontaminacijama i česticama
• OEM oprema

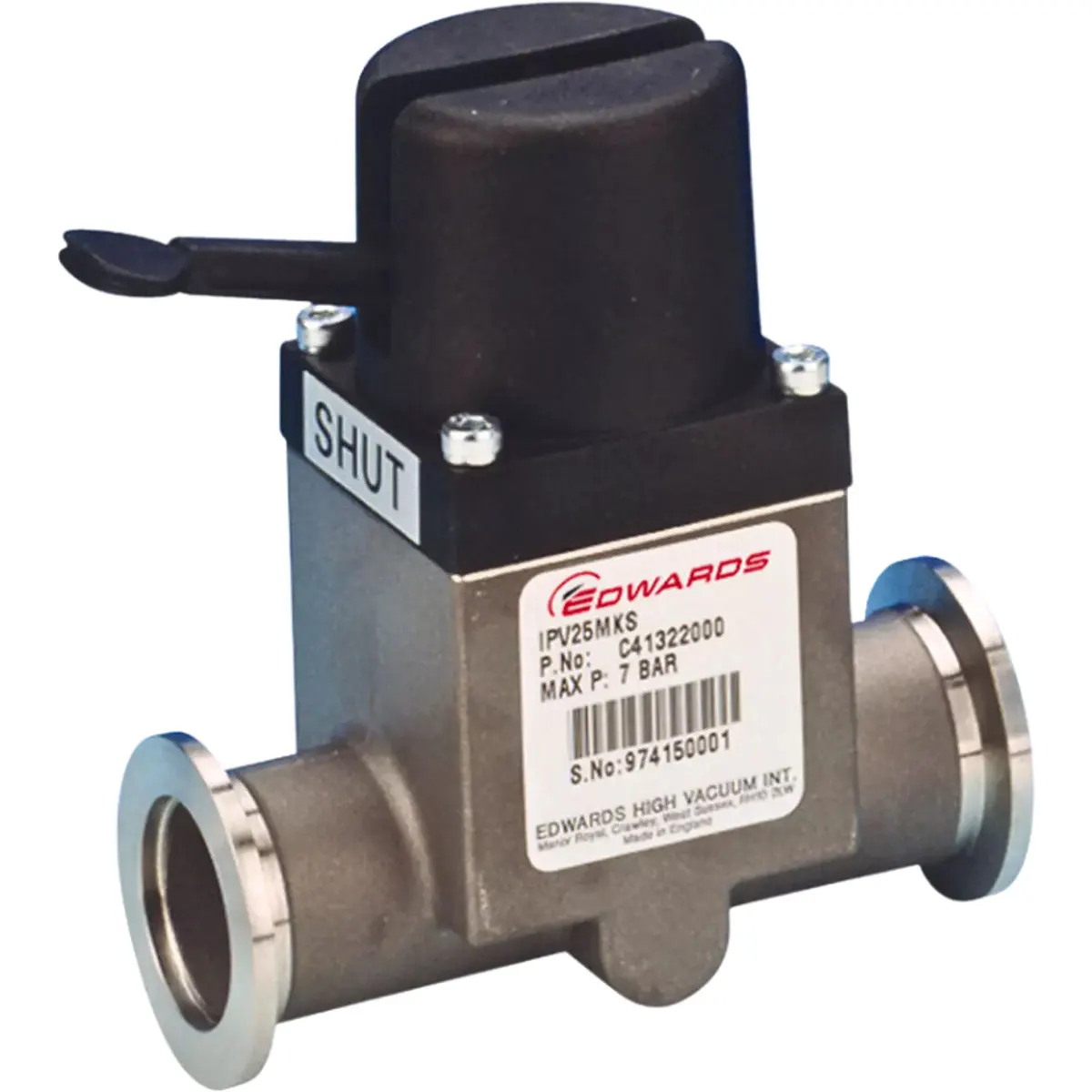

🖐️ IPVMK ručni linijski izolacijski ventili

IPVMK su brzodjelujući ručni ventili, brtvljen mijehom, dostupni u aluminijskoj i inox izvedbi. Idealni su za visokočiste sustave, istraživačke instalacije i industrijske primjene.

Ključne značajke:

• Ručno upravljanje – brzo i jednostavno
• Brtvljenje mijehom – bez kontaminacije
• Visoka protočnost
• Tlak: 10⁻⁹ mbar do 2100 mbar (30 psi)
• PTFE ležajevi za glatko kretanje
• O-prsten s odzračivanjem – sprječava gas burst

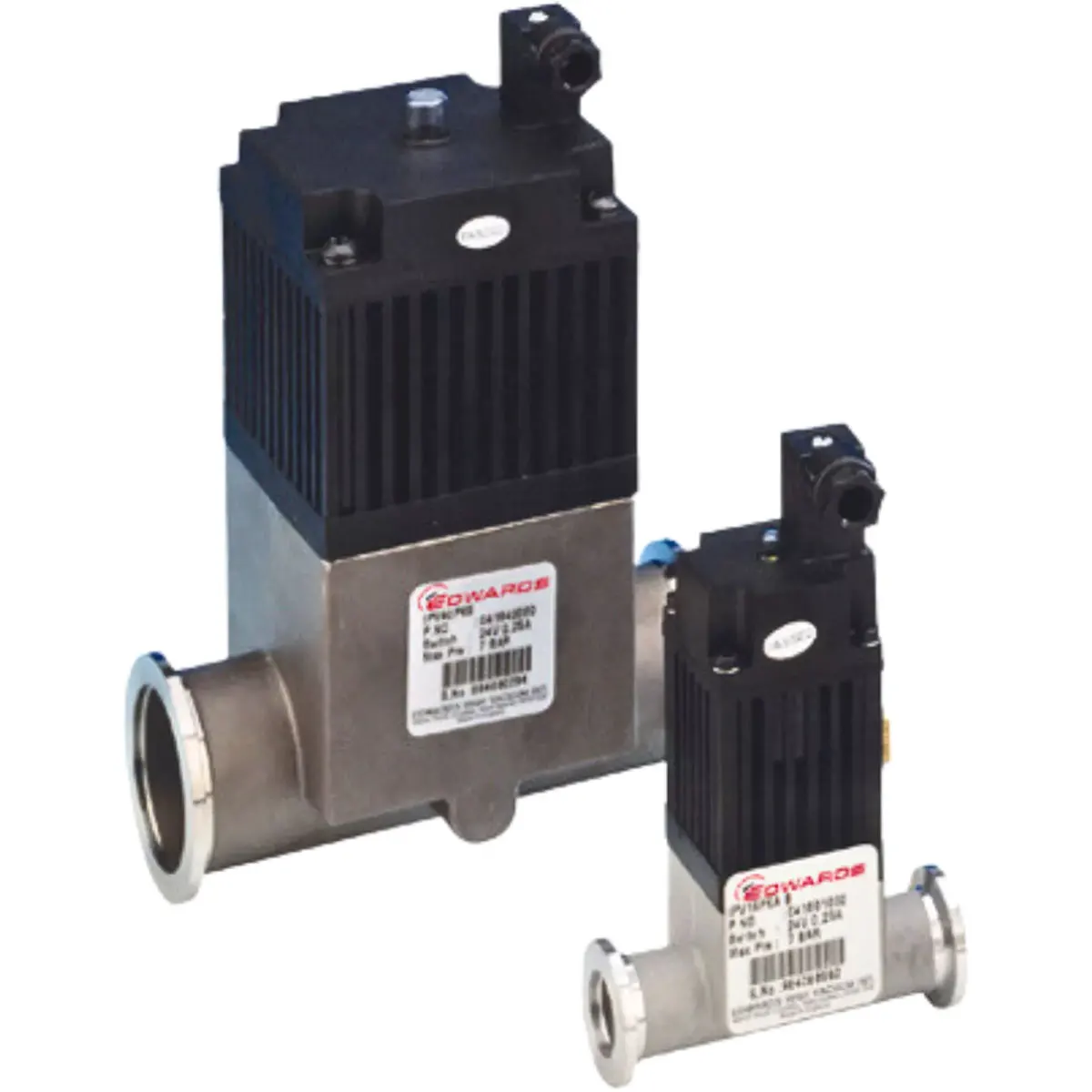

💨 IPVPK pneumatski linijski ventili

IPVPK serija predstavlja pneumatski upravljane inline ventile s opružnim povratom. Dostupni su u aluminijskoj ili inox izvedbi, s brtvljenjem O-prstenom ili mijehom.

Ključne značajke:

• Vrlo brz odziv – 20 ms (PV16)
• Električna i vizualna indikacija položaja
• Aluminij ili nehrđajući čelik
• Brtvljenje O-prstenom ili metalnim mijehom
• MTTF do 5.000.000 ciklusa

Primjene:

• Automatizirani vakuumski sustavi
• Visokofrekventno upravljanje
• OEM integracije

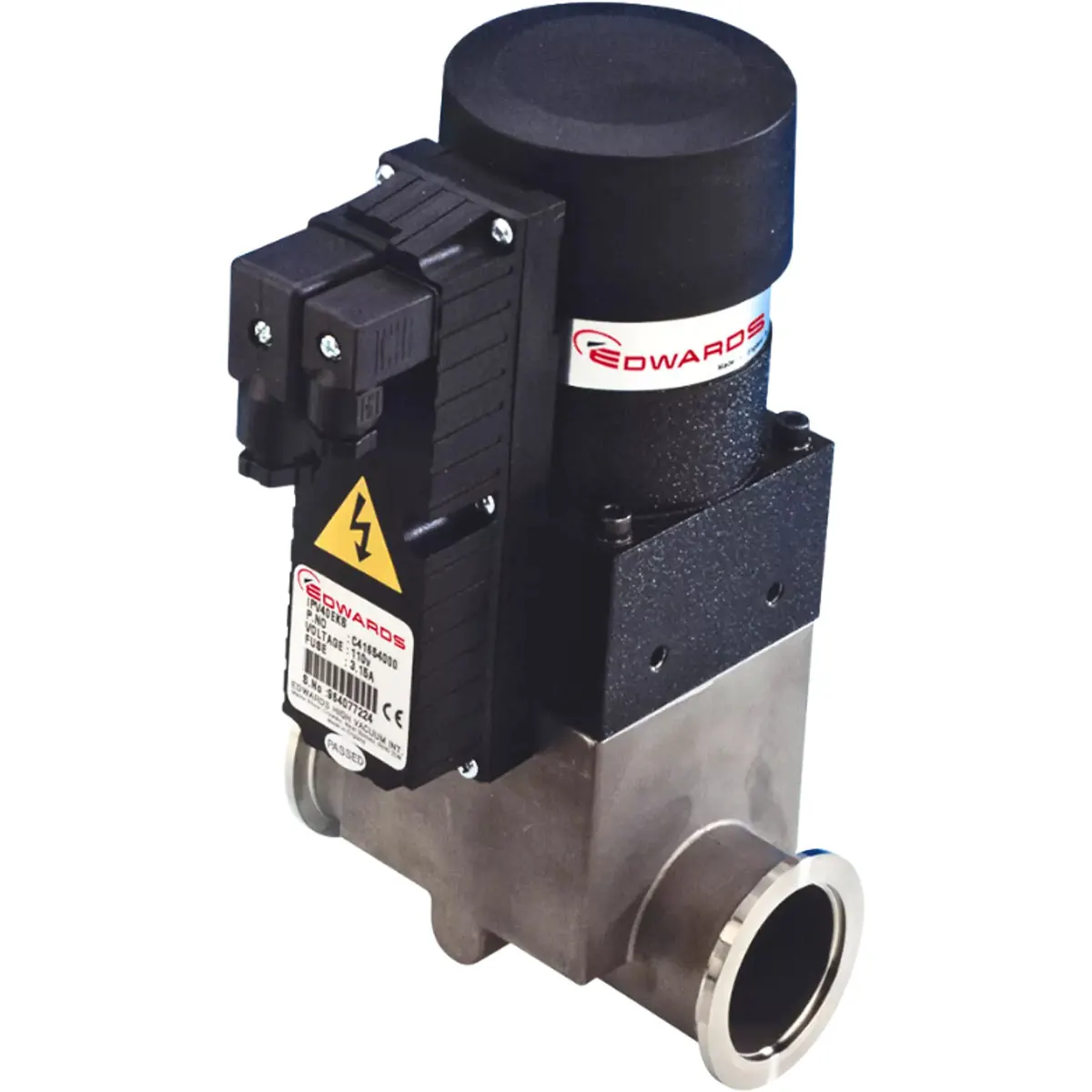

⚡ IPVEK elektromagnetski linijski ventili

IPVEK su kompaktni elektromagnetski ventili s mijehom, idealni za čiste vakuumske sustave do 1 × 10⁻⁹ mbar. Dizajn s dvostrukom zavojnicom smanjuje potrošnju energije i temperaturu rada.

Ključne značajke:

• Impuls visokog napona za brzo otvaranje
• Niska potrošnja energije
• IP55 zaštita
• Mijeh – brtvljenje bez masti
• Do 500.000 ciklusa

Tipične primjene:

• Laboratorijski automatizirani sustavi
• Transportni i procesni vakuumski sustavi
• Energetski učinkovite OEM instalacije

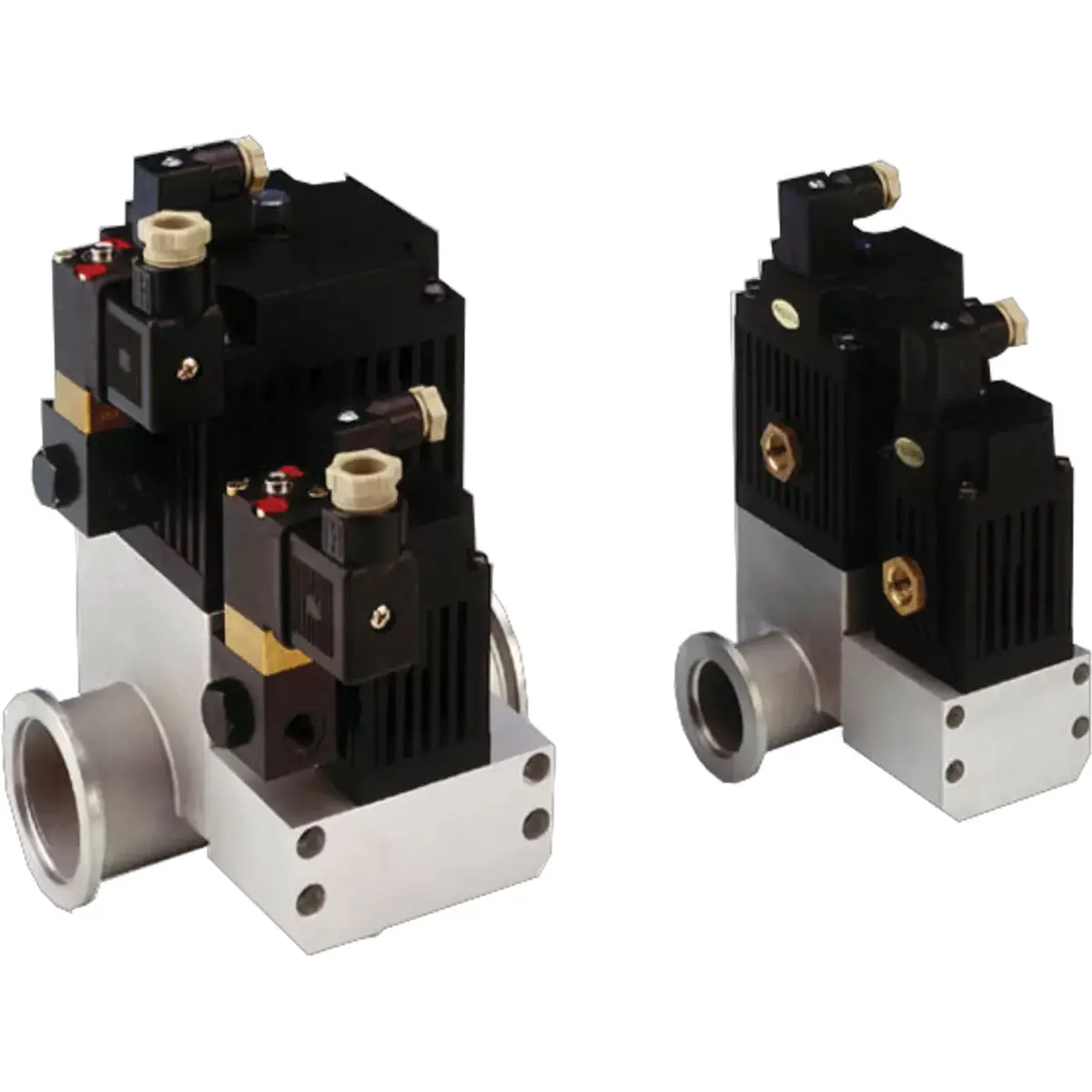

🟦 SIPVP – pneumatski ventili s funkcijom mekog starta

SIPVP ventili omogućuju kontrolirano evakuiranje sustava pomoću slave/master mehanizma i izmjenjivih mlaznica. Idealni su za osjetljive procese i sustave gdje turbulentni protok može stvoriti kontaminaciju.

Ključne značajke:

• MTTF: 5.000.000 ciklusa
• Kontrolirana evakuacija – soft start
• Aluminijsko kućište
• Tri mlaznice: 5, 6 i 7 mm
• Mikrosklop za indikaciju položaja
• Bake-out do 100 °C

Primjene:

• Industrija poluvodiča
• Osjetljivi procesi s visokim zahtjevima čistoće
• Sustavi s česticama ili kondenzatima
